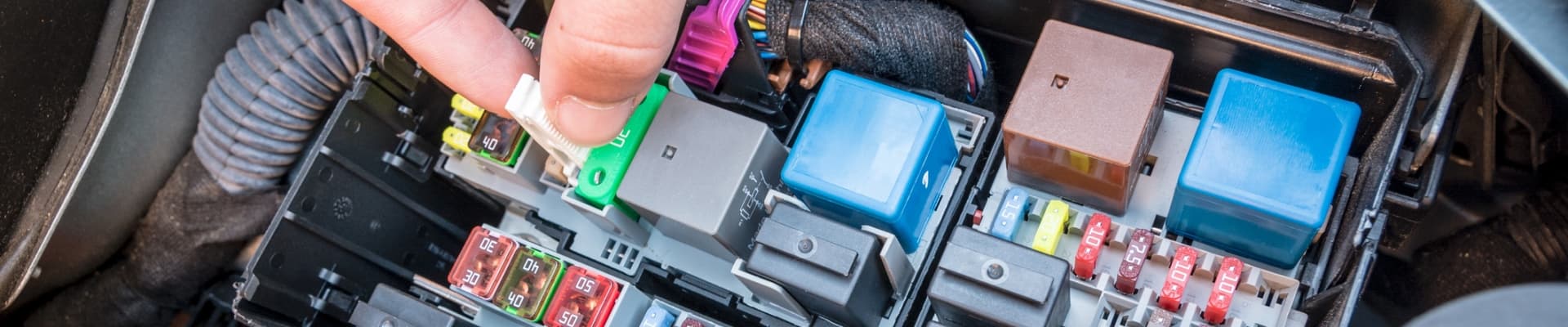

Внезапно перестал гореть свет, выключилась магнитола, не работает прикуриватель, стеклоподъемники стоят на месте, стартер не реагирует на поворот ключа зажигания – неисправностей электрооборудования можно с лихвой насчитать с несколько десятков. Однако первый пункт диагностики одинаков для всех: заглянуть в монтажный блок и оценить целостность предохранителя, который отвечает за цепь с неисправным оборудованием. Если цел, то дело в потребителе или питающих его проводах. Ежели сгорел, то добро пожаловать в экскурс причин перегорания предохранителей в машине.
Предохранитель: что это?
Предохранительный элемент – это участок из легкоплавкого металла, находящийся между двумя контактами и упакованный в пластмассовую оболочку. Сечением этого участка регулируют максимальную силу тока, которую способен пропускать предохранитель. Величина этого самого предельного тока указана на корпусе в виде цифр.

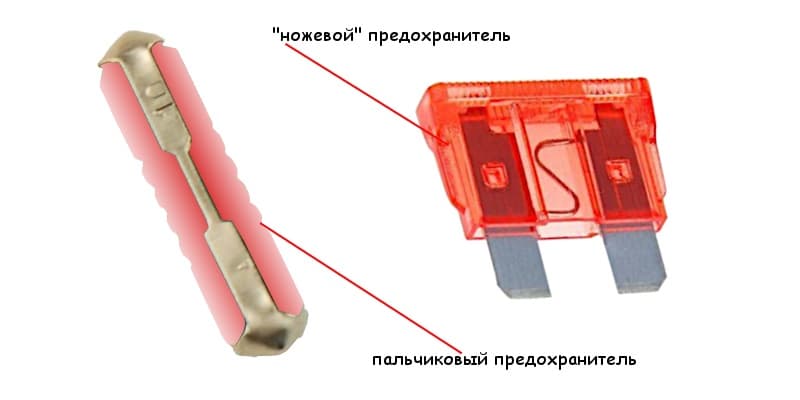

По конфигурации различают два типа: ножевой и пальчиковый. Сейчас используется преимущественно ножевая конструкция, представляющая собой две ножки, объединенные с легкоплавким металлическим элементом пластиковым корпусом. На автомобилях старого образца устанавливались пальчиковые предохранительные устройства. Это полоса металла, заключенная между двумя контактами пластикового или керамического стержня (пальца).
Отличительной чертой цепи, защищенной предохранителем, является следующий факт: элемент вставляется в разрыв проводов одного полюса. Чаще предохранителем соединены плюсовые провода на участке АКБ-потребитель.
Почему предохранитель сгорает
Конструктивные особенности детали невольно наталкивают на одну мысль: что будет, если сила тока в цепи превысит максимальную. Тут-то и раскрывается защитная функция предохранителя: плавкий металл перегорает и цепь размыкается. При каких же обстоятельствах ампераж резко превышает допустимый? Собственно, перечень невелик:
- Короткое замыкание в цепи. Замкнули обмотки электродвигателя отопителя или стартера, перетерся плюсовой провод и коснулся «массы» или перемкнул прикуриватель – сопротивление в цепи мгновенно падает, ток резко растет и предохранитель размыкает цепь до момента выхода из строя потребителя.
- Превышение номинальной силы тока. Если номинал предохранителя меньше номинальной силы тока в цепи, то его перегорание неизбежно. Это может случится по ошибке: например, вместо 20А установлен 10А предохранительный элемент. Может и не по ошибке, например, когда неисправный реле-регулятор выдает в цепь больший ток.

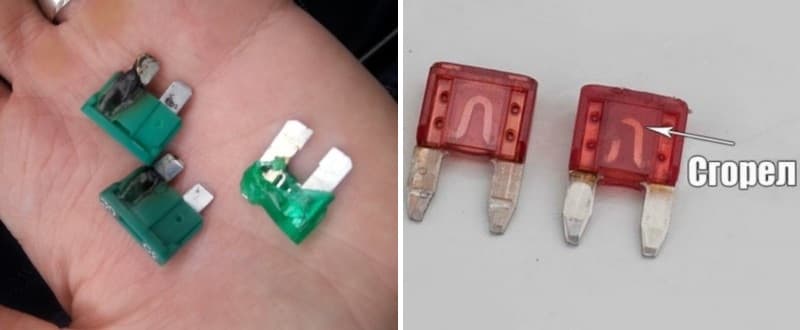

- Плохой контакт. Если контактные ножки предохранителя зафиксированы в гнезде неплотно, то от высокого сопротивления происходит перегрев детали с последующим оплавлением и выходом ее из строя.
Предохранительный элемент перегорел: что делать
Возобновлять работу цепи без выяснения причин сбоя нежелательно. Может это и вовсе не предохранитель, а машина подает все признаки, что аккумулятор полностью сел. Ежели это не так, то как минимум губительный ток вновь выведет из строя предохранитель, как максимум – добьет исполнительное электрооборудование. Первым делом необходимо сделать диагностику электроцепи, и мы расскажем как.
Подозрение №1 – короткое замыкание, поиск которого стоит начинать с визуального осмотра. Сомнительные локации – это места вероятного повреждения изоляции проводов. В этой категории сварочные соединения, незакрепленные и натянутые участки проводки. Нельзя исключать ошибки при сборке, а также соединения, ставящие под вопрос надежность передачи тока. Чтобы исключить таковые случаи – осмотрите соединительные колодки и наконечники проводов.
Визуальный осмотр не дал результатов? Воспользуемся мультиметром или контрольной лампой. Контрольные приборы подключаются в гнездо предохранителя, а по их показаниям судят о положении дел в цепи. Разница между кондиционной и короткозамкнутой электроцепью состоит в напряжении. Короткозамкнутая цепь имеет напряжение отличное от нуля, в то время как у исправной ветки, защищенной предохранителем, вольтаж равен нулю.
На этой простой разнице и основывается диагностика электроцепи:
- Демонтировать предохранитель.

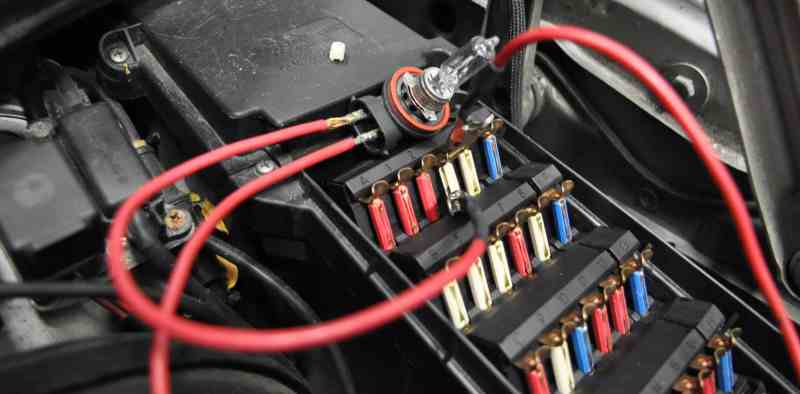

- Соединить контакты гнезда под предохранительный элемент через лампу 12В или мультиметром (в режиме «постоянное напряжение»). Если лампа загорелась или прибор показал напряжение, отличное от нуля, то короткое замыкание имеет место быть.
- Поочередно отсоединить все электрооборудование поврежденной цепи. Последовательно отсоединяем каждую из колодок, отвечающую за определенную единицу оборудования в электроцепи, до тех пор, пока лампа не погаснет или мультиметр не выдаст нулевое напряжение. Участок цепи, отсоединив который положение дел в цепи нормализовалось, считается дефектным. Дальнейшая работа по устранению неисправности ведется именно здесь.
Локализовав и устранив причину срабатывания защиты цепи, смело устанавливаем новый предохранитель и проверяем работоспособность ветки.
На заметку
В деле защиты электроцепи важен не только номинал предохранительного элемента. Не менее актуально и его качество как средства защиты. Все чаще встречаются бракованные изделия, которые обрывают цепь не мгновенно, а постепенно, позволяя критическому току некоторое время воздействовать на уязвимое электрооборудование.
Дельной рекомендацией на этот счет будет покупка изделий известных производителей, как то Bosch, Hella, CarPoint, SoundQuest. Не забывайте и проверять, для чего один элемент из упаковки подсоедините к полюсам аккумуляторной батареи. Мгновенный обрыв свидетельствует о высоком качестве изделия. Плавящийся корпус указывает на несовершенство конструкции, от таких деталей лучше отказаться.
