Цепь, ремень, обрыв… В курилке на этот счет не раз можно услышать, что вечным приводом газораспределительного механизма славились двигатели-легенды из 30-х – 50-х годов двадцатого века, в числе которых был и мотор В-2 для легендарного танка Т-34. Силовые установки той эпохи объединяет одно – передача вращения с коленвала на распределительный вал и вспомогательные агрегаты осуществлялась шестернями, конструкцией, ресурс которой идет на сотни тысяч км. Перенос привода клапанов снизу наверх бесследно не прошел – повысилась мощность, появились цепи, потребовалась их частая регулировка. Ну а глобальная мода на неметаллы привела к внедрению резинотканевых ремней, тихих и простых в обслуживании, но с ресурсом, порой не превышающим и 5 000 км.
Симптомы обрыва ремня ГРМ

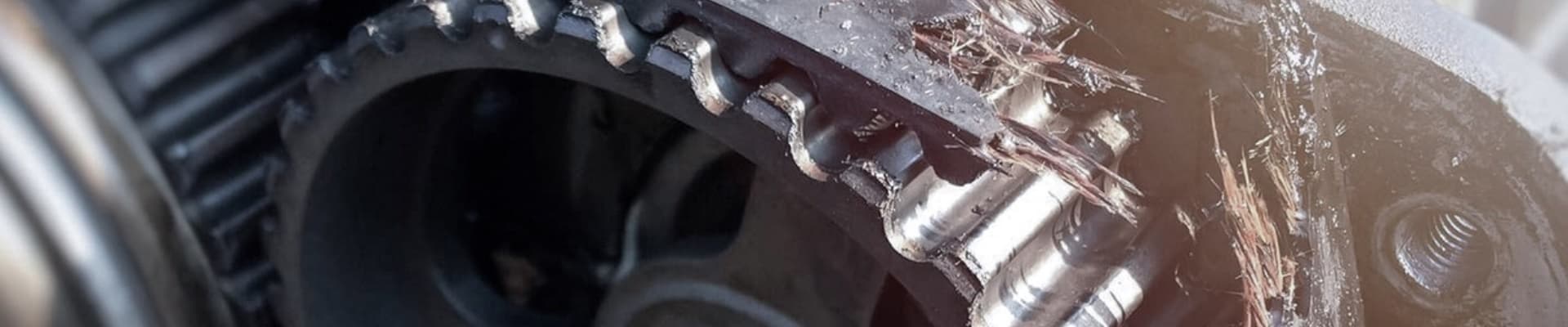

Всем ремень ГРМ хорош, но только в отличие от свистящего ремня генератора, рвется без признаков на то. Как меняется работа двигателя, когда порвало ремешок, понятно – он глохнет, отчего даже на самой скудной панели загорается иконка аккумулятора и масленка, а педаль акселератора не реагирует на реакции. На этом список безопасных симптомов проблемы заканчивается. Да, вам могут посоветовать крутануть двигатель стартером и он точно не запустится. Но позже вы поймете, что это чревато и, к тому же, при отсутствии опыта точно не указывает на то, что ременная передача вышла из строя.
За фактическое отсутствие симптомов обрыва и не любят ремень, заведомо относясь к нему с опаской. Ведь на деле убедиться, что его порвало, можно только вскрыв пластиковый кожух ГРМ или открыв смотровое окно, если таковое предусмотрено конструкцией защиты. Если на минутку призадуматься, то делать это необходимо после каждой внезапной остановки мотора, даже если ее причиной стал сбой в электронике. Как говорится, лучше перебдеть…
Редко, когда обрыву предшествует какой-либо визг и прочие шумы. В этом ключе обычно все проходит безшумно.
Ремень ГРМ порвался: каковы последствия
Тут-то начинается самое интересное. Эта поломка на самом деле может либо обездвижить машину, либо привести к крупному ремонту. Обращаем ваше внимание на то, что сама по себе установка нового ремешка и сопутствующих деталей не относится к разряду серьезного обслуживания. Дело в другом.
А у вас «втык» или «безвтык»?
У мотористов двигатели с ременным приводом ГРМ принято делить на два класса: «втыковые» и «безвтыковые». Это тот самый случай, когда третьего не дано. На примитивном уровне такой сленг можно растолковать так: клапана гнет при встрече с поршнями («втыковые») или не гнет («безвтыковые»).
Мало-мальски представив себе цикл работы четырехтактного двигателя, станет понятно, что при обрыве ремешка распредвал останавливается, а коленвал продолжает вращаться либо по инерции, либо вследствие дальнейшего движения на передаче, либо по совету покрутить стартером, о котором мы уже упоминали. Некоторые клапана при остановке распределительного вала останутся открытыми (в нижнем положении) и поршень, при движении вверх, либо бьет по нему, либо не бьет.

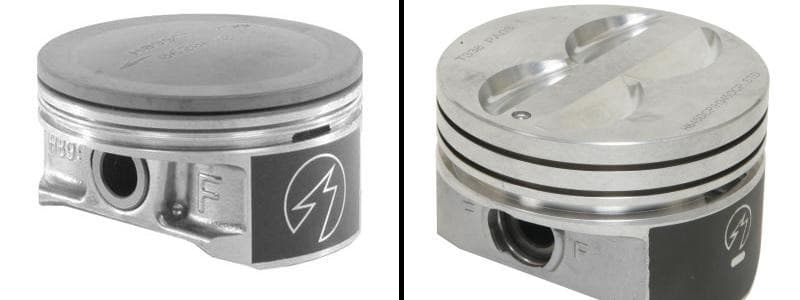

Конструкцию «безвтыковых» двигателей отличает наличие выемок под клапана в поршнях, работающих как раз при обрыве ремня. Когда распредвал останавливается, а поршень движется вверх, седло клапана заходит в эту выемку и он не ударяется о поршень. В этом случае принято говорить, что газораспределительный механизм не пострадал – остается выяснить причину обрыва и заменить ремень.
«Безвтык» имеет свои минусы, поэтому практически все автопроизводители стремятся от него уйти. Дело в том, что такая форма камеры сгорания, а ее дно и есть поршень с проточками, не позволяет обеспечить полноту сгорания топлива и, как следствие, снять с заданного объема максимальную экономичность и мощность.
При прочих равных, это позволяет сделать поршень с почти плоским днищем, который и стоит на «втыковых» конструкциях. Здесь же, когда рвет ремешок, встреча отдельных клапанов с поршнями неизбежна. Вот и приходится говорить о разных последствиях.

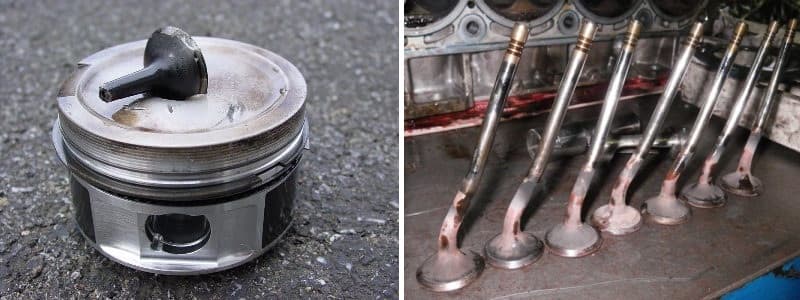

Для «безвтыковых» двигателей обрыв ремня ГРМ ничем серьезным не чреват. Главная рекомендация – выявить причину и устранить ее, чтобы новое изделие не порвало. Со «втыковыми» моторами все куда серьезнее: как минимум, придется снимать головку блока цилиндров и менять погнутые клапана. Впрочем, и здесь не все так просто.
Ликбез по диагностике двигателя после обрыва ремешка
В эпоху бурного развития цифровой среды не составит труда узнать, к какому из двух классов принадлежит двигатель вашей машины. Однако на форумах встречаются ситуации, когда и на «безвтыковых» моторах гнет клапана. Как правило, это случается только на определенных двигателях и в диапазоне выше 4 000 об/мин.
Чтобы лишний раз убедится в состоянии мотора, достаточно проверить компрессию в каждом цилиндре. Диагностику производят, смонтировав новый ремень. Крутить коленвал настоятельно рекомендуется вручную. Что же касается тона работы запущенного мотора с погнутыми клапанами, то он отличен от обычного: отчетливо слышно металлический звон и лязганье. Разумеется, услышав подобное, двигатель тут же следует глушить.
Если установлено, что клапана таки погнуло, то необходимо выяснить, какие. Для этого потребуется снять головку блока цилиндров и выполнить два действия:

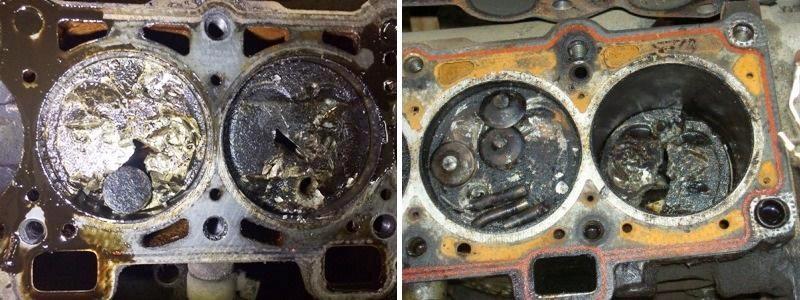

- Осмотреть поршня. Как правило, на поршне присутствует черный нагар, на фоне которого отпечаток от клапана будет отчетливо виден.
- Проверить плотность прилегания седел клапанов к ГБЦ. Для этого необходимо вкрутить свечи, перевернуть ГБЦ и налить бензина на закрытые клапана со стороны камеры сгорания. Те места, где бензин протекает, либо изношены, либо погнуты клапана.
Если уж ремонт застал врасплох, то рекомендуется все сделать по полной. Например, попутно заменить маслосъемные колпачки, сальники, уплотнительные кольца впускного коллектора и т.д.
Почему рвется ремень ГРМ
Отметив печальность последствий обрыва ремешка для ряда двигателей, хотелось бы как-то предупредить эту неприятную ситуацию. Разумеется, одних знаний о регламенте замены резинотканевого ременного привода ГРМ недостаточно. Более того, доверять сервисным цифрам в случае с ВАЗовскими двигателями даже опасно – на Ладах ремень ГРМ часто не выхаживает и половины заложенного срока.
Впрочем, опираться в вопросе обслуживания только на пробег также некорректно. Года тоже берут свое и любая резина стареет. Поэтому, вне зависимости от километража, смена ремня должна быть каждые пять лет – это аксиома.
Бездумный подход к установке нового ремешка не уместен абсолютно. Вот список того, что меняется, без оглядки на состояние:
- Ремень ГРМ.
- Натяжной и обводной ролики.
- Ремень генератора.
- Натяжной ролик ремня генератора.
После демонтажа ремешка ГРМ обязательно проверяется помпа. Люфтов и заеданий при вращении колеса центробежного насоса быть не должно. К слову, клин помпы – одна из частых причин выхода из строя ременной передачи. Есть и другие тонкости, ускоряющие износ ремня привода газораспределительного механизма:

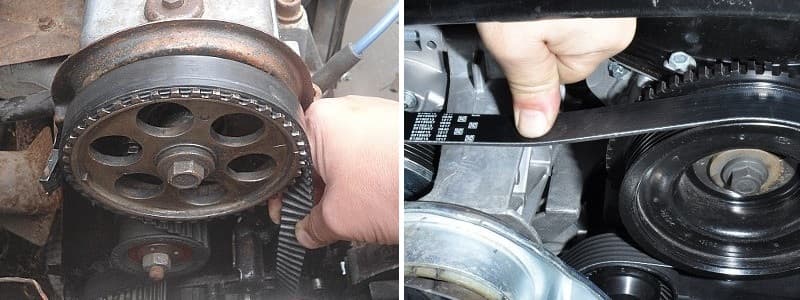

- Неправильная натяжка при установке. Перетянутый ремень быстро порвется ввиду того, что прочность нитей ограничена. Недотянутый ремешок тоже долго не прослужит – зубья будут подрезаться и в конце концов быстро отслоятся. Оптимальная величина натяжки оценивается величиной прогиба в определенной точке. Конкретные цифры и места контроля приведены в руководстве по эксплуатации. В качестве наставления рекомендуем почитать форумы на предмет визуального контроля натяжки, например, выворотом на 90 градусов или ориентировочным прогибом в определенном месте.

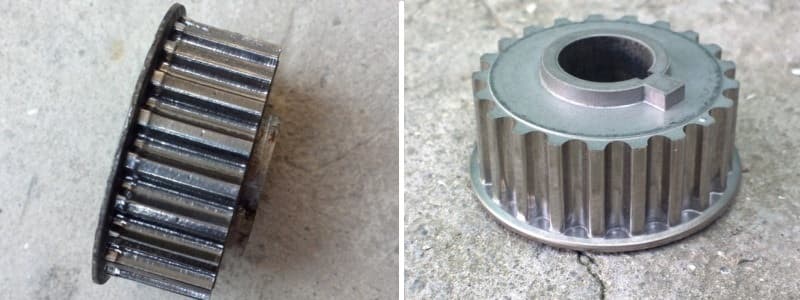

- Изношенные шкивы. По определению, максимальным ресурсом обладает ременная передача, установленная с завода. Ведь новый ремень надет на новые шкивы, а новый тандем, как известно, ходит долго. Конечно же это не повод менять шкивы сразу же при первой замене ремешка ГРМ. Нет, просто расчетный ресурс ремня будет отличен от заводского в сторону уменьшения и чем больше пробег, тем выше разница.
- Неправильная геометрия замененного шкива. Новый шкив может быть с критическими отклонениями от заводской геометрии, отчего он будет «жрать» ремешок. То же касается и роликов.
- Масло. Текущий сальник коленвала или распредвала в считанные километры выведет ремень из строя. Масло ускоряет износ и это факт.
Итого
В качестве заключения хотелось бы отметить, что от дешевых комплектующих в приводе ГРМ лучше отказаться – дороже обойдется. Ну и, разумеется, от контрафакта здесь будет худо. Поэтому, заранее определитесь с фирмой, ремень которой желаете приобрести, и тщательно изучите разницу между подделками и оригиналом. Поверьте, подделки есть у каждой фирмы, поэтому не стоит пренебрегать этой рекомендацией. Оригинал «ходит» долго, а контрафакт как раз сдается на той самой пятой тысяче.

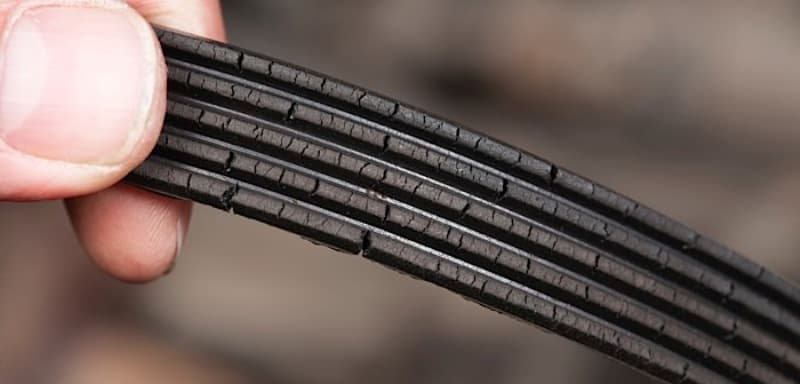

Контрольные точки после установки ремня ГРМ – по итогам первых двух-трех поездок и через 1 000-2 000. При осмотре не должно быть выявлено никаких расслоений, торчащих нитей, нарушений геометрии зуба, а само изделие должно быть сухим.
Ну и напоследок, при желании из «втыкового» мотора можно сделать «безвтыковый», установив ремкомплект поршней с выемками. Такая техника активно практикуется в среде ВАЗоводов.
