Уровень безопасности в дождливую погоду зависит от многих автомобильных устройств. Опытные шоферы на первый план выносят шины, дворники и свет. Все для того, чтобы не поплыть в кювет из-за невнятного обзора. О системе омывания лобового стекла редко вспоминают. Между тем, она играет важную роль зимой и летом, как в сухую, так и во влажную погоду.
Конструкция омывателя на «девятке»
Семейство «Самара» очень популярно среди новичков ввиду возможности получения многогранного опыта по устройству автомобиля и ремонту его узлов. Например, выпускники автошкол могут столкнуться с тем, что на ВАЗ 2109 не работает омыватель лобового стекла и заднего окна. Это одна из простых проблем, вполне решаемая своими силами.
Диагностическая процедура воспринимается доступней, если проведено знакомство с конструкцией модуля. А здесь она, практически как на Lada Vesta – состоит из простых элементов:
- бачок;
- 2 моторчика (тыл и фронт);
- трубопроводы;
- 3 форсунки (две – спереди на капоте, одна – сзади);
- проводка.
Данная концепция получила распространение на новых хетчбеках. Карбюраторные версии имеют иную компоновку. Там установлен один моторчик и два электромагнитных клапана (ЭМК), раздающие, соответственно, на два канала.
Почему на ВАЗ 2109 не работает омыватель заднего и лобового стекла: возможные причины
Банальным поводом утверждения о неисправности может послужить отсутствие в бачке омывающей жидкости. При этом моторчик жужжит, а эмульсия с распылителей не подается. Поломкой это не назовешь.

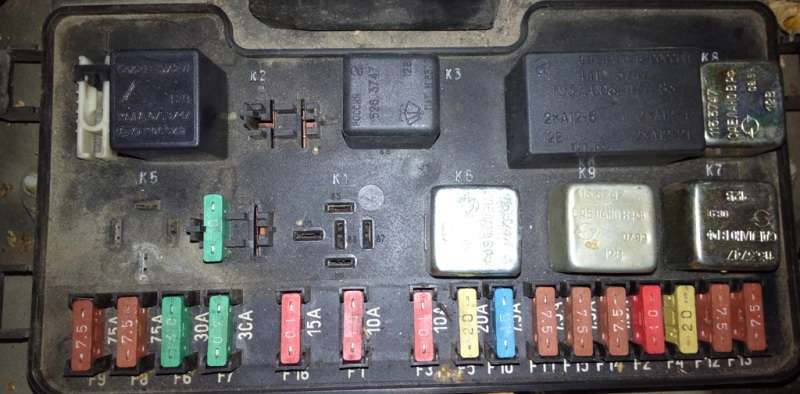

Вода в емкости есть, но не разбрызгивается. Такое стечение обстоятельств менее приятно – возможно из строя вышел один из электрических компонентов. Теряться не стоит. Лучше поискать в блоке предохранителей слот F7. Двухконтактная пластинка, вставленная в него, должна быть целой. Если повреждена, тогда деталь подлежит замене.
Вполне возможно, что дело вовсе не в предохранителе. Машины девятого семейства далеко не новые, поэтому могут быть проблемы с любым из узлов электросети:
- моторчик;
- электромагнитные клапаны;
- подрулевой переключатель;
- проводка.
Если на ВАЗ 2109 не работает штатный омыватель лобового стекла, а сзади вода из форсунки брызгает, то, скорее всего, накрылся передний электромагнитный клапан. Суть диагностики: меняем местами функциональное предназначение клапанных устройств. Для этого переключаем клеммы питания с заднего ЭМК на передний. Ежели дело действительно в неисправной заслонке, то теперь жидкость будет распыляться на переднее стекло, а сзади будет молчание. Выход очевиден – менять.
Подрулевой переключатель – узел хоть и долговечный, но от поломки не застрахован. Проверить единицу можно в один счет. Нажимая «на себя» подается плюс на моторчик и клапан. Дальше дело техники – помощник держит рычаг, а исполнитель под капотом мультиметром замерит напряжение между плюсовым проводом и массой: должно быть 12 Вольт.
Если на приборе 0 В, спешить с утилизацией подрулевого лепестка не стоит. Следует оценить работоспособность провода, идущего от переключателя к моторчику и клапанам. Соединяем концы тестером и смотрим сопротивление. Нулевое значение в Омах свидетельствует о целостности проводки.
Электроприборы могут исправно трудиться, но вода не будет распрыскиваться. Это повод осмотреть форсунки – возможно они забились.
Лечим и совершенствуем

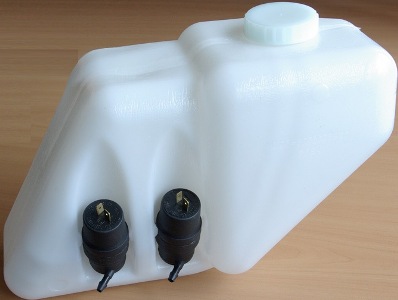

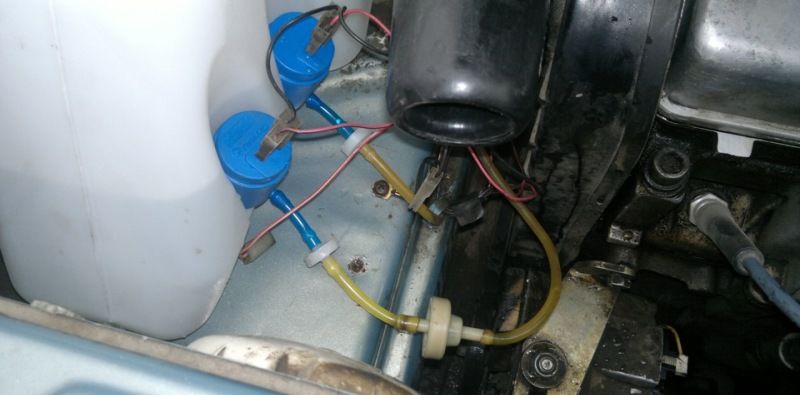

Конструкция с одним моторчиком и двумя клапанами – устаревшая. На рынке трудно найти как сам бачок старого формата, так и помпу. Поэтому, многие владельцы «девяток» избавляются от этой схемы. Они ставят новую емкость и два водяных двигателя, а клапаны демонтируют. Так надежнее и проще. Ведь, по отзывам, ЭМК не отличаются продолжительностью работы в течение длительного времени.
Наверняка всем владельцам известно, что даже полностью исправная система дает маленький напор. Вина тому – маломощность штатного моторчика. В случае если не работает омыватель лобового стекла на автомобиле ВАЗ 2109, можно устранить причину и одновременно протюнинговать систему путем установки помпы от:
- Электром.
- Волги.
- VW Polo 5.
Для полной уверенности можно установить:
- веерные форсунки (например, от Volvo S80);
- обратный клапан, не допускающий слива жидкости из магистрали задней форсунки;
- фильтр, предотвращающий засорение распылителей.
Подводим итог
Распрыскиватель омывайки на ВАЗ 2109 может не работать по многим причинам:
- отсутствует жидкость в бачке;
- сломался моторчик;
- залип электромагнитный клапан;
- сгорел предохранитель F7;
- поломался подрулевой переключатель;
- переломался провод;
- забились форсунки.
Все неисправности диагностируются методом исключения. В отдельных случаях применяется мультиметр.
Апгрейд системы производится за счет установки помпы повышенной производительности, обратного клапана и фильтра. Распространенная процедура тюнинга – монтаж двух моторчиков и удаление клапанов ЭМК.
