Ценность прикуривателя далеко не в том, чтобы в нужный момент прикурить сигарету. Видеорегистраторы, навигаторы, USB-переходники, FM-трансмиттеры, зарядные для ноутбуков, компрессор для подкачки колес и пр. – все эти устройства подключаются через прикуриватель. Это удобно и практично, но иногда приводит к поломкам прикуривающего гнезда. Что делать, если не работает прикуриватель – рассказывает Avtobann.ru.
Схема работы прикуривающего элемента
Гнездо – главный функциональный элемент прикуривателя. Конструкция его стандартизирована, отличия могут быть лишь в глубине розетки, что для многих гаджетов не имеет значения. Схема питания принципиально проста – на корпус заведена масса, а на отдельный контакт – плюс. Вдавив прикуриватель в гнездо, вы замыкаете «+» на «-» через спираль, которая нагревается. Посторонние автомобильные устройства берут для своих нужд отдельно плюс и отдельно минус.
Плюсовой провод имеет предохранитель, препятствующий короткому замыканию устройства и перегрузкам по амперажу. Находится предохранительный элемент в блоке предохранителей. Обозначение его местонахождения может быть различным:
- Пиктограмма «дымящей сигары».
- Надпись CIG, CIGAR FUSE, C/UGHTER.
- Определенный номер, записанный в инструкции.
- Пиктограмма «ноты» (в некоторых автомобилях магнитола и прикуриватель завязаны на один предохранитель).
Внимание! На многих автомобилях прикуриватель работает только при включенном зажигании.
Прикуривающий элемент может иметь подсветку. Ее питание организовано через отдельный контур электропроводки, имеющий свой предохранитель.
Прикуриватель не работает: в чем причина
Зачастую питание в прикуривающем гнезде отсутствует по причине сгоревшего предохранителя. В этом можно убедится путем проверки предохранителя, отвечающего за работу цепи прикуривателя. Основной причиной перегорания предохранительного элемента является короткое замыкание. Реже – превышение номинала по току, которое вызвал мощный потребитель, подключенный к прикуривателю.
Если замена предохранителя не привела к решению проблемы, то дело в другом:
- Короткое замыкание гнезда. Внутрь розетки может попасть посторонний металлический предмет, перемыкающий контакты.
- Перегорание гнезда. Из-за неплотного контакта штекера и розетки, контакты гнезда обгорают. Плохой контакт – чаще результат ненадлежащего качества штекера автомобильного прибора.
- Отсутствие контакта прикуривающей розетки с питающей проводкой. Подводящие клеммы могут подгореть, отсоединиться в результате вибраций или вовсе окислиться. На отечественных автомобилях возможен плохой контакт дорожек, соединяемых предохранителем в монтажном блоке.
Гнездо прикуривателя не работает: что делать

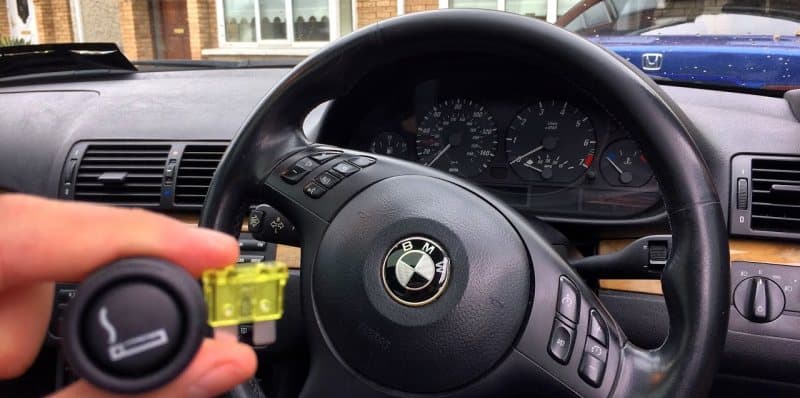

Первым делом необходимо проверить предохранитель, отвечающий за работу цепи прикуривающей розетки. Неисправный предохранительный элемент заменяется новым. При этом устанавливать предохранитель, рассчитанный на большее количество Ампер не стоит – рискуете спалить гнездо или получить пожар из-за сгоревшей проводки.
К сведению. Потребители, рассчитанные на ток более 20А настоятельно рекомендуется подключать напрямую к аккумулятору, через клеммы либо «крокодилы».

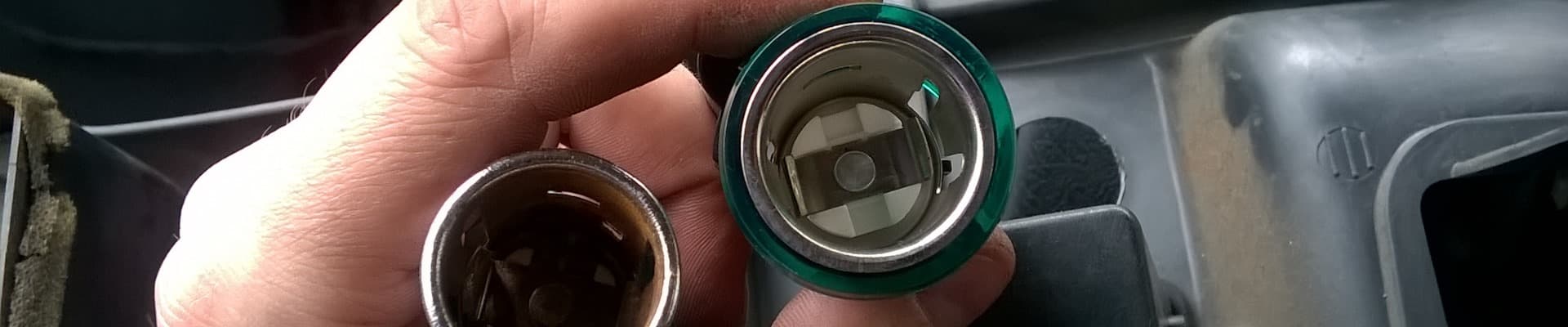

Если работы с монтажным блоком оказались безрезультатными, осмотрите гнездо прикуривателя. Искать необходимо посторонние предметы следы обгорания контактов. Металлические предметы необходимо изъять, а прикуриватель с обгоревшими контактами лучше заменить.

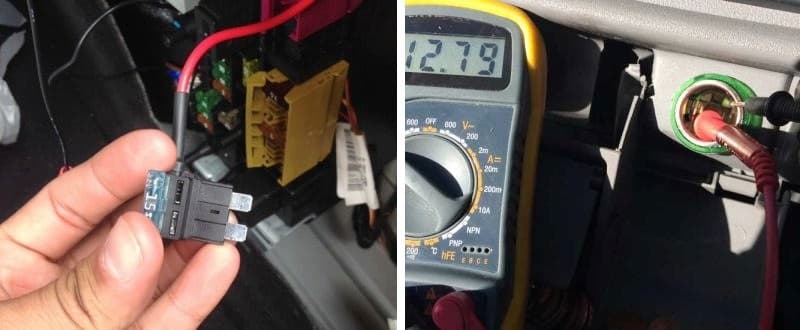

Гнездо – в порядке? Открываем доступ к прикуривающей розетке изнутри приборной панели, отсоединяем питающую колодку и прозваниваем проводку. Проверить необходимо напряжение 12В, а если оно отсутствует, то целостность плюсового провода от предохранителя до гнезда и состояние контактных дорожек предохранителя в монтажном блоке.
Не лишним будет оценить состояние клемм. Окислы и налет необходимо убрать спиртом, с помощью ватной палочки или воспользоваться аэрозольным очистителем клемм. И не забывайте, что при выключенном зажигании у некоторых автомобилей на прикуривателе напряжение отсутствует.

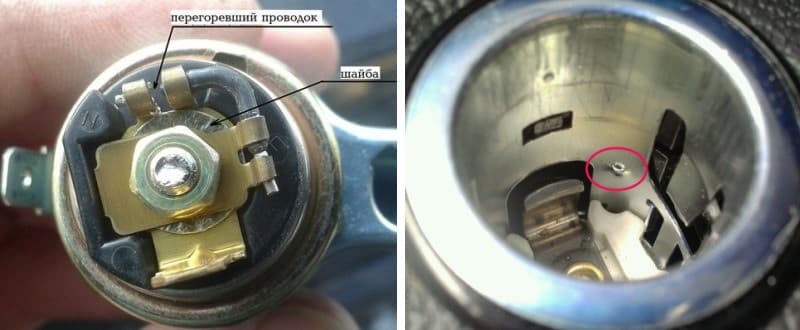

В ряде эксклюзивных причин – выход из строя предохранителя прикуривателя. Это дублирующая защита, которую некоторые производители монтируют прямо в его корпусе. Решить проблему можно двумя путями – заменить корпус или припаять на место защитного элемента небольшой кусок проволоки сечением около 1,5 мм2.
Что в итоге
Слабых звеньев – три: предохранитель, проводка и непосредственно гнездо. Предохранитель можно осмотреть визуально, а лучше протестировать цепь с новым элементом. Для диагностики проводки понадобится мультиметр, а гнездо и его клеммы можно проверить с помощью самодельной контрольной лампы или мультиметра.
